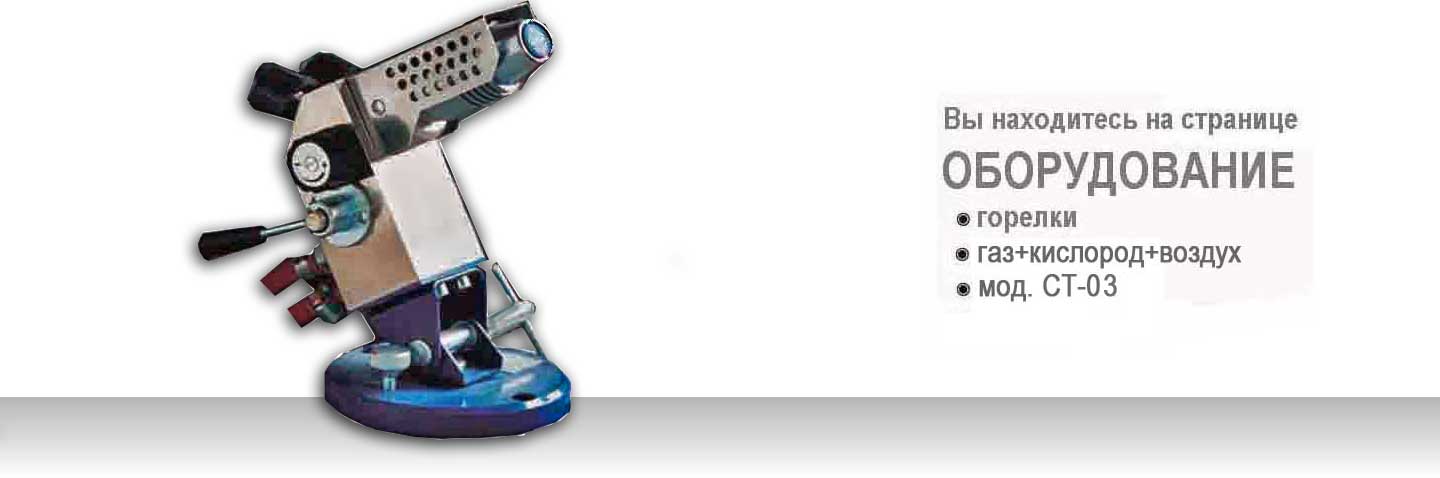

Горелка газ+кислород+воздух мод.СТ-03

Аннотация

  • Горелка СТ-03 настольная используется при ручной обработке стекла в стеклодувных мастерских и лабораториях. Горелка предназначена для сжигания природного газа или пропан-бутана с воздухом и кислородом.
  • Позволяет работать с заготовками из термостойкого стекла (трубками) толщиной до 2,5 мм и диаметром до 60 мм.
  • Горелка СТ-03 наружного смешивания имеет два вида пламени в одном сопле.

Основные достоинства стеклодувной горелки СТ-02

  • Горелка стеклодувная СТ-03 выполнена с учетом самых современных технических решений. Специальная система стабилизации пламени из двух факелов (центрального в центре сопла) и периферийного (кольцевого по периферии сопла) позволяет получить "плотный" факел пламени с возможностью регулировки, как размеров факела, так и температуры в нем.
  • Два вида пламени в одном сопле. Центральное пламя газ+кислород. Периферийное пламя газ+кислород+воздух. Применение двойного пламени позволяет регулировать температуру горелки в широких пределах.
  • Наличие пяти входных штуцеров, из которых два (газ+кислород) предназначены для центрального пламени и три (газ+воздух+кислород) для периферийного позволяет подключать горелку к экономайзеру. Применение экономайзера позволяет уменьшить расход газовых сред не менее чем на 30% и повышает производительность труда не менее чем на 20%.
  • Отечественных аналогов горелка СТ-03 не имеет.

Параметры по давлению газов, а также другие характеристики горелки в зависимости от вида горючего газа приведены в нижеследующей таблице.

Вид газа Давление газа,
кПа
Объемный расход Мощность,
кВт
Пропан-бутан 2,94...50 0.66 кг/час 8,5
Кислород не менее 20 0,8 м³/час
Воздух не менее 10 1,3 м³/час
Натуральный газ 1.71...50 1,02 м³/час 10,2
Кислород не менее 20 2,3 м³/час
Воздух не менее 10 1,5 м³/час
1 кПа=0,01 бар=0,01 атм.=0,15 psi=102 мм вод. столба=7,5 мм рт. ст.

Устройство газовой горелки СТ-03

  • В корпусе горелки размещены регулировочные вентили и штуцеры подвода газов.
  • В горелке СТ-03 используются два вида пламени. В центре сопла горелки горит центральное пламя внутреннего смешивания. Для этого пламени используется горючий газ и кислород. Вокруг центрального пламени по окружности расположены отверстия для горения периферийного пламени наружного смешивания, для которого используется горючий газ и кислород, обедненный сжатым воздухом.
  • В верхней части корпуса находятся рукоятки для регулировки центрального пламени. На правой стороне находится газовый кран и рукоятка регулировки подачи воздуха для периферийного пламени. На левой стороне находится рукоятка для регулировки подачи кислорода в капиллярные трубки, которые предназначены для обеспечения горения периферийного пламени. Головка горелки оснащена кожухом, предназначенным для защиты от ожогов.
  • При помощи рукояток регулировочных вентилей, установленных в верхней части горелки формируется центральное пламя. Для формирования периферийного пламени при помощи газового крана и рукоятки для регулировки подачи воздуха устанавливается количество, и требуемый состав горючей смеси, подводимой в отверстия в головке горелки и в пространство между капиллярными трубками. Через капиллярные трубки проходит кислород регулируемый рукояткой расположенной на левой боковой поверхности корпуса горелки.
  • Угол поворота горелки можно менять с помощью рукоятки, установленного на подставке (основании) горелки, а угол наклона относительно поверхности рабочего стола можно менять с помощью имеющейся ручки.

Технические характеристики

  • Размеры наружные сопла ... Ø24 мм
  • Максимальная температура ... 2600º C
  • Срок службы, лет не менее... 5 лет
  • Максимальная тепловая мощность, кВт
    • для пропан-бутана..... 8,5
    • для природного газа... 10,2
  • Размеры, мм
    • длина... 147
    • высота... 230
    • ширина.. 135
  • Диаметр основания... Ø124
  • Масса... 5,55 кг

Купить горелку стеклодувную мод.СТ-03

  • Порядок приобретения горелки приведен на странице "Как купить".
  • Горелка отгружается со склада в Москве во все регионы РФ.
