- Стеклодувная газовая горелка СТ-32 с факелом двойного пламени используется при ручной и машинной обработке стекла в стеклодувных мастерских и лабораториях. Горелка предназначена для сжигания природного газа или пропан-бутана с воздухом и кислородом.
- Позволяет работать с заготовками из термостойкого стекла (трубками) толщиной до 2,5 мм и диаметром до 60 мм.

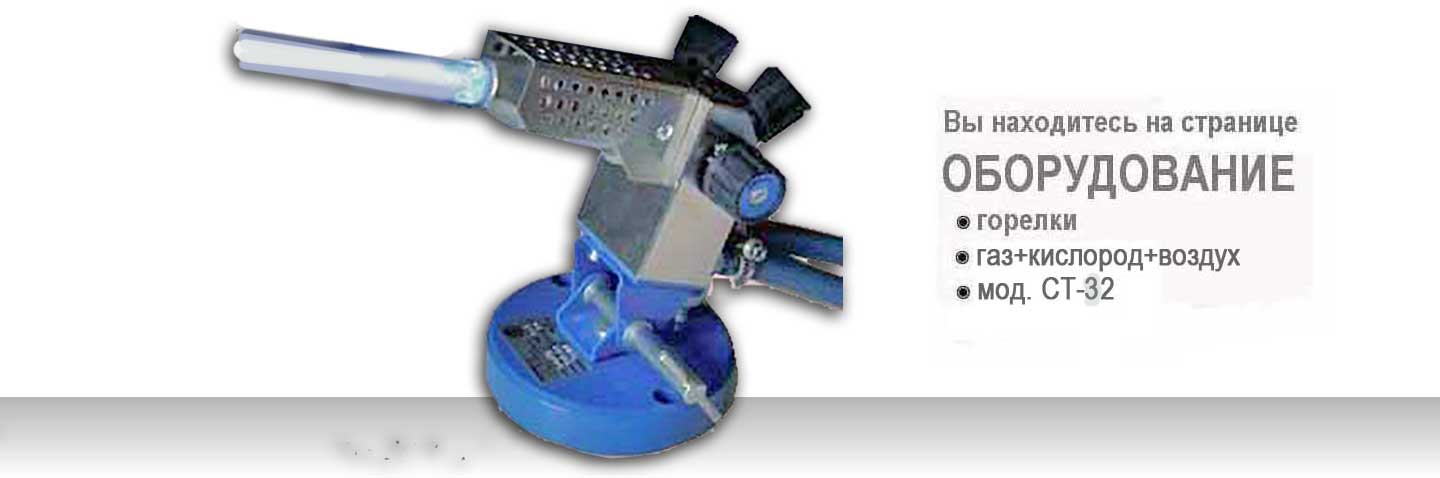

Горелка газ+кислород+воздух мод.СТ-32
Аннотация
Основные достоинства стеклодувной горелки СТ-32
- Стеклодувная горелка СТ-32 имеет современную конструкцию и образует два вида пламени. Через центральное отверстие сопла подается газ+кислород. Это центральное пламя внутреннего смешивания. Вокруг отверстий для центрального пламени расположены отверстия для периферийного пламени наружного смешивания газ+воздух+кислород. При этом кислород поступает в сопло через капиллярные трубки.
- Горелка стеклодувная СТ-32 выполнена с учетом самых современных технических решений. Специальная система стабилизации пламени из двух факелов (центрального в центре сопла) и периферийного (кольцевого по периферии сопла) позволяет получить "плотный" факел пламени с возможностью регулировки, как размеров факела, так и температуры в нем.
- Отечественных аналогов горелка СТ-32 не имеет.
Необходимые параметры по давлению газов, а также другие характеристики горелки в зависимости от вида горючего газа приведены в нижеследующей таблице.
| Вид газа | Давление газа, кПа |
Объемный расход | Мощность, кВт |
|---|---|---|---|
| Пропан-бутан | 2,94...50 | 0.66 кг/час | 8,5 |
| Кислород | не менее 20 | 0,8 м³/час | |
| Воздух | не менее 10 | 1,3 м³/час | |
| Натуральный газ | 1.71...50 | 1,02 м³/час | 10,2 |
| Кислород | не менее 20 | 2,3 м³/час | |
| Воздух | не менее 10 | 1,5 м³/час | |
| 1 кПа=0,01 бар=0,01 атм.=0,15 psi=102 мм вод. столба=7,5 мм рт. ст. | |||
Устройство газовой горелки СТ-32
- Горелка стеклодувная СТ-32 имеет многие конструктивные элементы практически одинаковые с горелкой СТ-03 и по характеристикам факела с ней совпадает. Однако имеет и ряд отличий, которые сводятся к тому, что горелка имеет три входных штуцера для газа, кислорода и воздуха, в то время как у горелки СТ-03 таких штуцеров пять.
- В корпусе горелки размещены регулировочные вентили и штуцеры подвода газов. В верхней части корпуса находятся снабженные рукоятками вентили для регулировки центрального пламени газ+кислород, отверстия которого расположены в середине сопла.
- На правой стороне находится газовый кран и вентиль с рукояткой регулировки подачи воздуха для периферийного пламени наружного смешивания, отверстия которого расположены по окружности вокруг отверстий для центрального пламени. На левой стороне находится вентиль с рукояткой для регулировки подачи кислорода в капиллярные трубки периферийного пламени.
- Угол поворота горелки можно менять с помощью рукоятки, установленного на подставке (основании) горелки, а угол наклона относительно поверхности рабочего стола можно менять с помощью имеющейся ручки.
Технические характеристики
- Размеры наружные сопла ... Ø24 мм
- Максимальная температура ... 2600º C
- Срок службы, лет не менее... 5 лет
- Максимальная тепловая мощность, кВт
- для пропан-бутана..... 8,5
- для природного газа... 10,2
- Размеры, мм
- длина... 206
- высота... 209
- ширина.. 140
- Диаметр основания... Ø124
- Масса... 4,7 кг
Купить горелку стеклодувную мод.СТ-32
- Порядок приобретения горелки приведен на странице "Как купить".
- Горелка отгружается со склада в Москве во все регионы РФ.
